Инструкция по сборке кроватей LIT 90 ,140 и 160,180
|
|
|
|
|
|
|
|
|
|
Сборка кровати проста. Вам понадобится только крестообразная отвертка.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Кровать состоит из 4 пакетов
|
|
|
|
Пакет № 1. Изголовье
|
|
|
|
Пакет № 2. Изножье
|
|
|
|
Пакет № 3. Царги 2 шт. + Фурнитура (для кровати шириной 90 и 140 см)
|
|
|
|
или
|
|
|
|
Царги 2 шт. + подматрасная продольная опора 1 шт + Фурнитура + 2 ножки-опоры
|
|
|
|
|
|
|
|
|
|
(для кроватей шириной 160 и 180 см.)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Пакет № 4 Настил (90,140 или 160 см)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

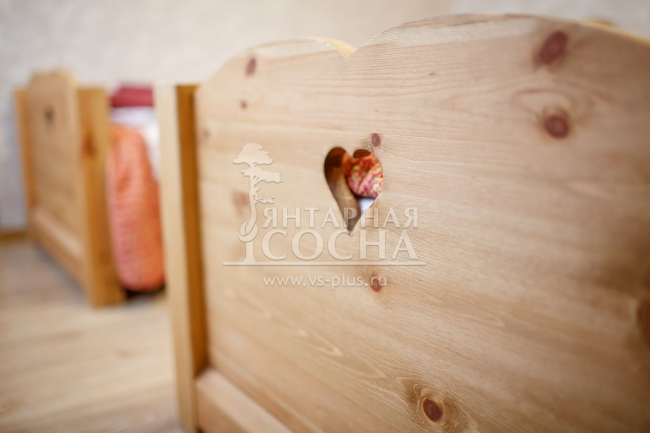

Изголовье – более высокая спинка высотой 97 см .
|
|
|
|
|
|
Изножье – более низкая
|
|
|
|
|
|
Царги – продольные детали длиной 197 см.соединяющие изголовье и изножье.
|
|
|
|
|
|
|
|
|
|
|
В нижней части ног изголовья и изножья есть отметки, куда должны быть ввернуты шурупы креплений.

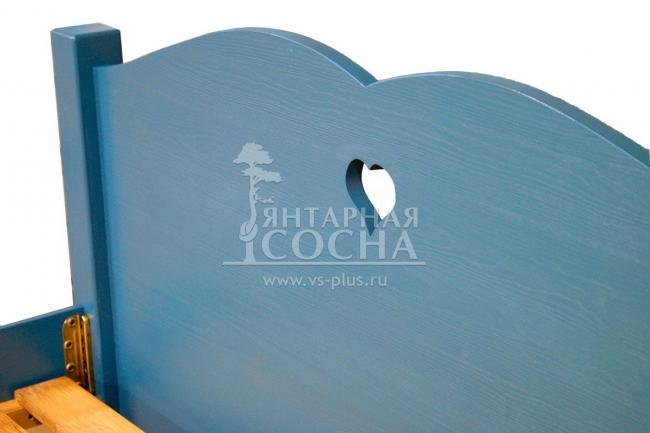

Крепления (фиксаторы) состоят из двух частей одна часть крепится на ножках кровати( см схему 1.) , другая на царгах. (см. схему 2)
|
|
|
|
ВНИМАНИЕ !
|
|
|
|
В ножках изголовья и изножья сделаны (наживлены) отверстия (отметки) для крепления фиксаторов.
|
|
|
|
|
|
|
|
|
Такие же отметки есть и на внутренних сторонах царг.
|
|
|
|
Саморезы фиксаторов должны быть ввинчены точно в отметки!
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Соедините изголовье и изножье с царгами . Следует убедиться, что крепления фиксатора прочно вошли в пазы.
Если вы собираете кровать шириной 90 или 140 см , Вам остается только положить Настил.
|
|
|
|
|
|
|

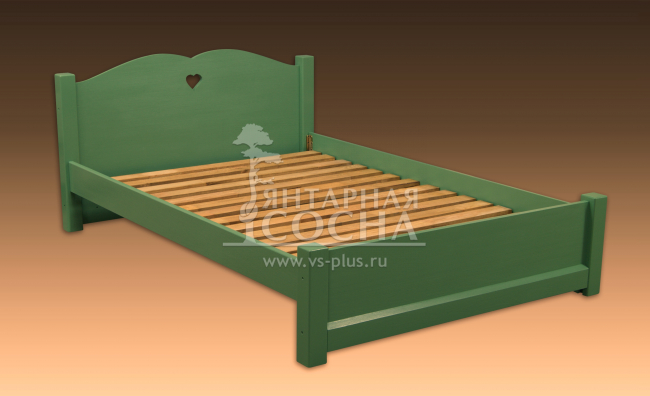

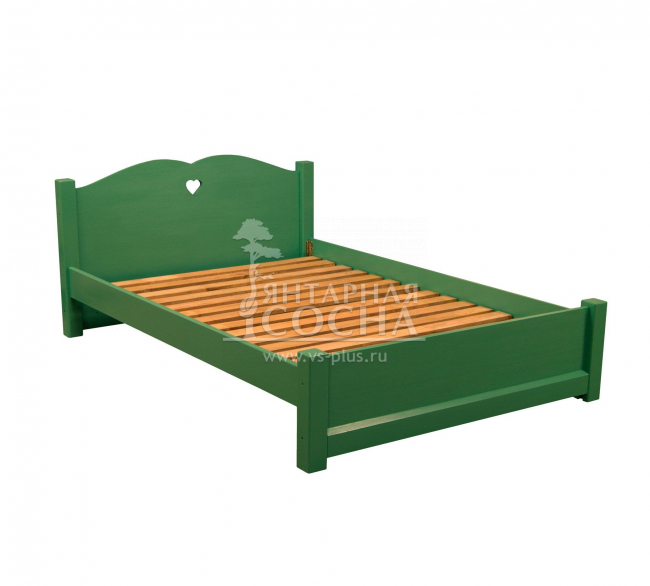

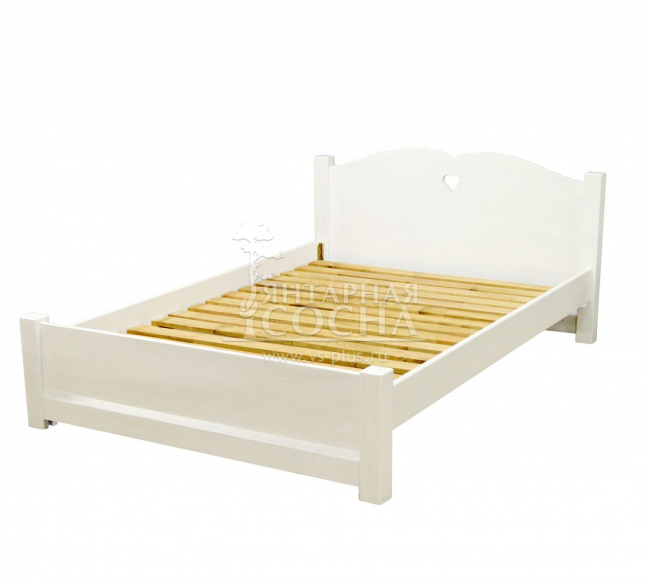

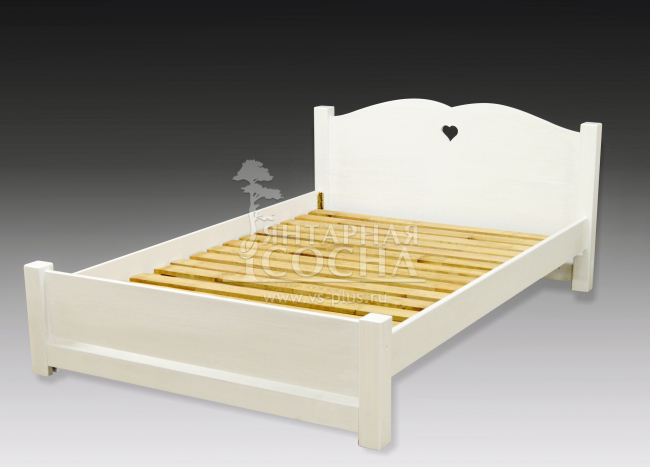

Настил состоит из ламелей соединенных матерчатой лентой. Края ламелей (настила) должны опираться на опорные бруски прикрепленные к царгам.
|
|
|
|
|
|
|
|
|
В крайних ламелях имеются отверстия для фиксации настила к опорным брускам царг (4 самореза в мешочке с фурнитурой длиной 35 мм).
|
|
|
|
Это необходимо, чтобы настил не сдвигался, и нагрузка распределялась равномерно. Теперь на настил можно положить матрас .
|
|
|
|
|
|
|
|
|
|
|
|
Для кроватей шириной 160 или 180 см сборка аналогична. (Схема № 3) Только у этих кровати есть дополнительная подматрасная продольная опора длиной 200 см и 2 ножки-опоры.
|
|
Подматрасная продольная опора должна опираться на 2 металлических уголка с внутренней стороны изголовья и изножья.
|
|
|
|
|
|
Подматрасная продольная опора кладется на уголки укрепленные на изголовье и изножье и на 2 ножки –опоры равноудаленные от спинок кровати.
|
|
|
|
Для крепления ножек-опор к подматрасной продольной опоре используйте 2 самореза длиной 50 мм
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Чтобы отмерить высоту на которой крепятся уголки к изголовью и изножью, надо приставить вертикально, по центру, ножку-опору.
|
|
|
|
|
|
Верхний край ножки-опоры указывает высоту крепления уголков на изголовье и изножье.
|
|
|
|
|
|
Суть действий: - Продольная опора и горизонтальные опорные бруски на царгах должны быть на одном уровне.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Положить на уголки продольную опору и зафиксировать снизу 2- мя саморезами.
|
|
|
|
|
|
Теперь можно расстелить и зафиксировать настил как уже было описано выше.
|
|
|
|
|
|

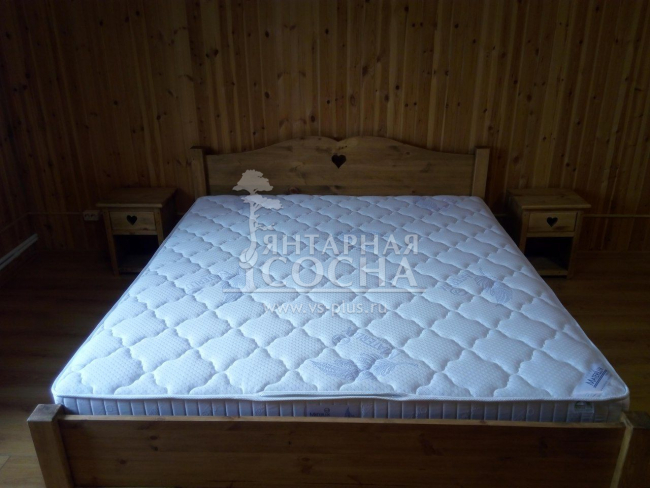

Положите матрас.
|
|
|
|
|
|
|
|
|
|
|
Отступите на два шага и полюбуйтесь на вашу работу.
|
|
|
|
|
|
|
|
|
|
Надеемся, что эта красивая кровать будет вас радовать и прослужит долго.
|
|
|
|
|
